Водяное отопление с радиаторами. Правильный выбор системы отопления влияет на комфорт и экономию энергии в доме. Водяное отопление с радиаторами – это популярный вариант, обеспечивающий равномерное распределение тепла. Давайте разберёмся, какие параметры учитывать при проектировании такой системы.
Основные виды систем водяного радиаторного отопления
Системы водяного радиаторного отопления можно классифицировать по различным критериям. Ниже представлена таблица, которая поможет разобраться в их особенностях:
| Категория | Тип системы | Преимущества | Недостатки | Где применяется |
|---|---|---|---|---|
| Схема подключения | Однотрубная | Экономичность, простота монтажа, меньше труб | Неравномерный нагрев, ограниченные возможности регулировки | Многоквартирные дома старой постройки, небольшие дома |
| Схема подключения | Двухтрубная | Равномерный нагрев, возможность регулирования температуры | Сложность монтажа, большие затраты на материалы | Современные частные дома, коттеджи, офисные здания |
| Схема подключения | Лучевая (коллекторная) | Индивидуальное подключение радиаторов, точная регулировка температуры | Высокая стоимость, сложная прокладка труб | Современные частные дома с индивидуальным отоплением |
| Способ циркуляции | Естественная циркуляция | Автономность, не требует электричества, надежность | Медленный нагрев, требуется уклон труб, ограничение по длине | Загородные дома без стабильного электроснабжения |
| Способ циркуляции | Принудительная циркуляция | Быстрое и равномерное распределение тепла, энергоэффективность | Зависимость от электричества, требует насос | Современные частные дома, коттеджи, офисы |
| Рабочее давление | Открытая | Простота конструкции, возможность работы без насоса | Высокие теплопотери, требует долива воды | Небольшие дома с естественной циркуляцией |
| Рабочее давление | Закрытая | Минимальные теплопотери, стабильная работа, возможность использования антифриза | Зависимость от насоса, сложность установки мембранного бака | Многоквартирные дома, коттеджи, офисные здания |
Как выбрать радиаторы и трубы для водяного отопления?
Водяное отопление с радиаторами. Выбор радиаторов и труб играет ключевую роль в создании эффективной системы водяного отопления с радиаторами. Неправильный подбор материалов может привести к снижению теплоотдачи и увеличению затрат. Разберём, какие параметры учитывать при выборе.
Виды радиаторов: какой выбрать?
Радиаторы бывают разных типов, и каждый имеет свои особенности. Рассмотрим основные варианты:

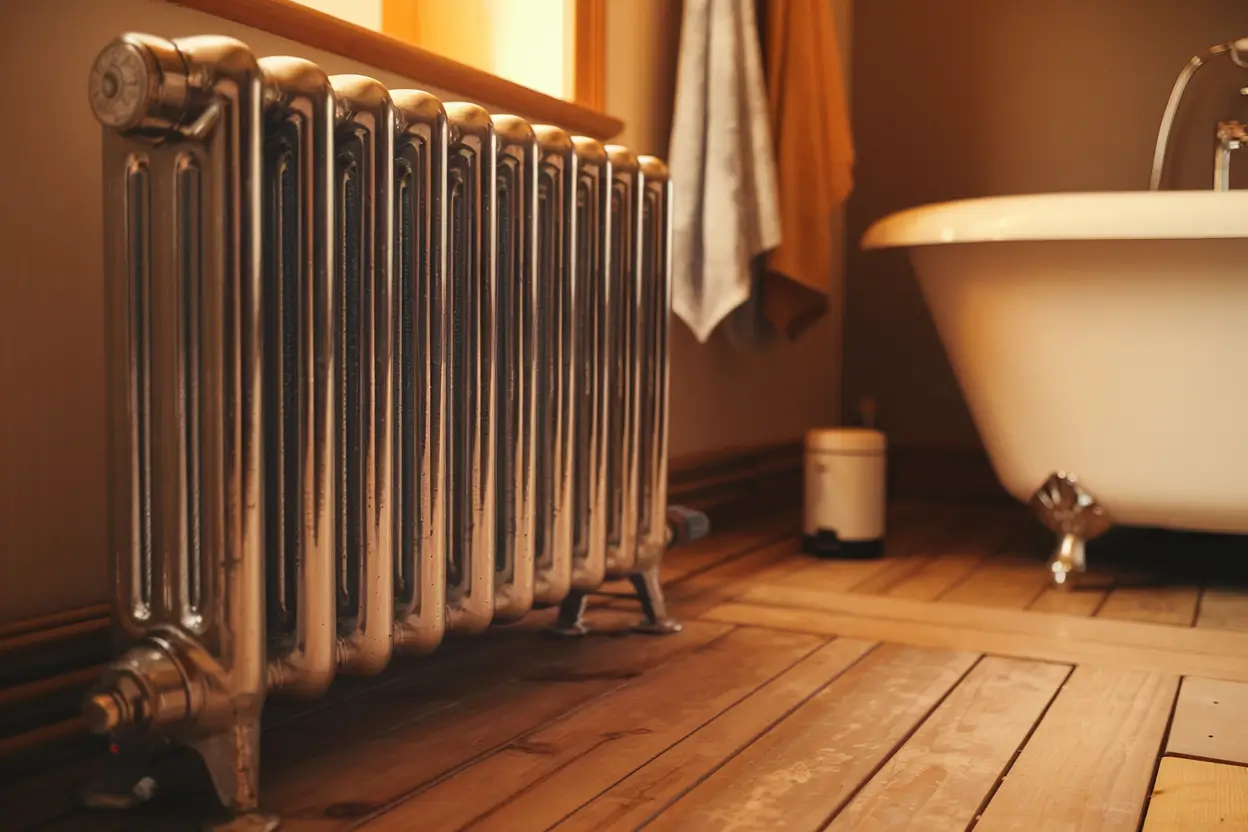

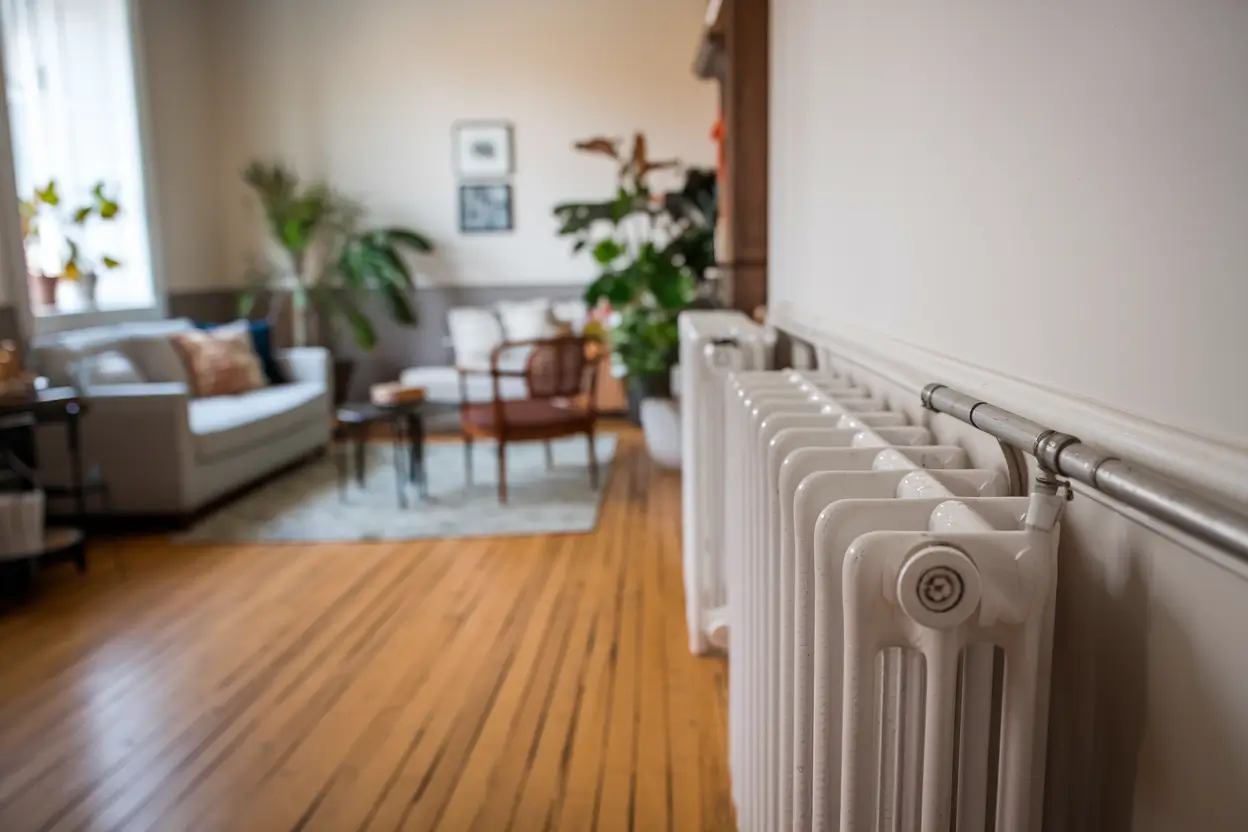

Чугунные радиаторы – обладают высокой теплоемкостью, устойчивы к коррозии и долговечны. Однако они тяжелые и долго нагреваются.
Алюминиевые радиаторы – легкие, быстро нагреваются, но подвержены коррозии при контакте с некачественным теплоносителем.
Биметаллические радиаторы – сочетают прочность стали и отличную теплоотдачу алюминия. Отличный выбор для централизованного отопления.

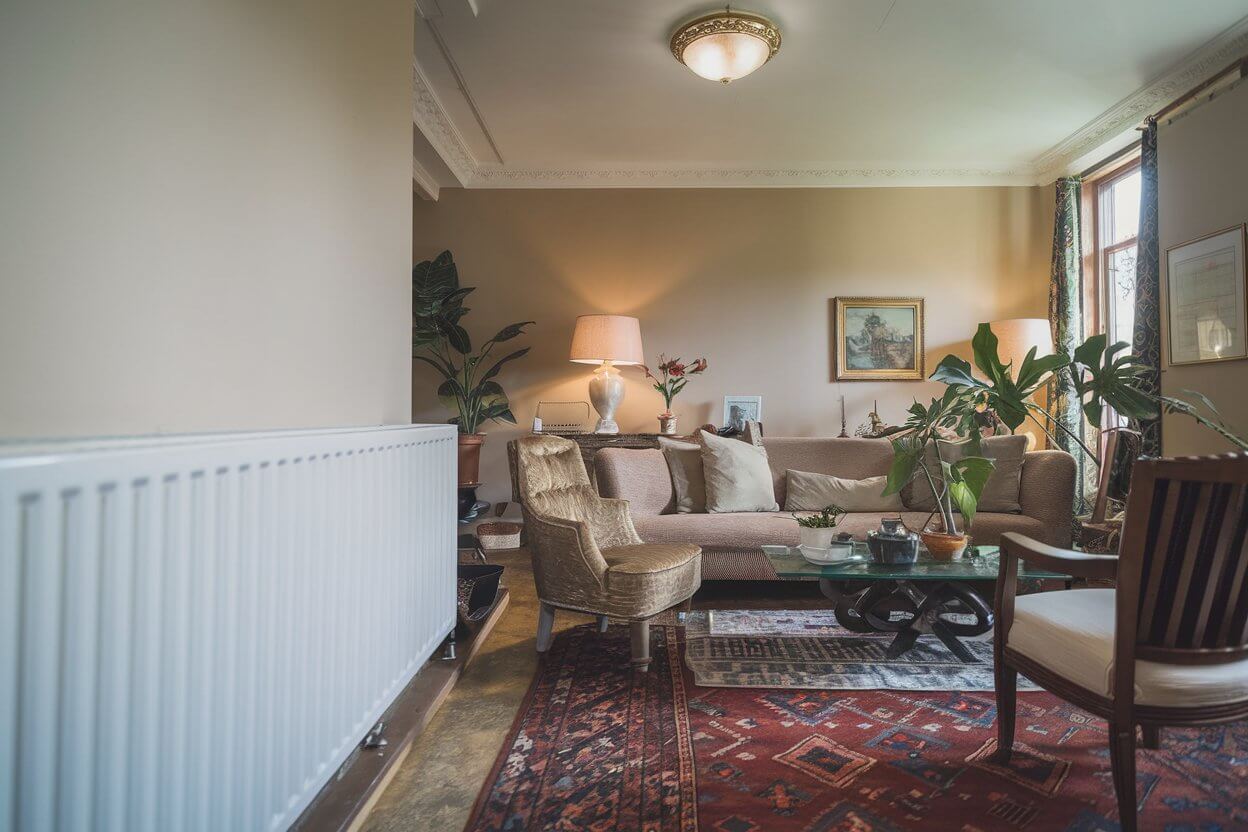

Стальные панельные радиаторы – компактные, экономичные, но имеют меньший срок службы по сравнению с биметаллическими.
Для системы водяного обогрева с радиаторами лучше выбирать биметаллические модели, если дом подключен к центральному отоплению. В автономных системах можно установить алюминиевые или стальные радиаторы.
Как выбрать трубы для отопления?
Трубы играют не менее важную роль, чем радиаторы. Рассмотрим основные материалы:
Стальные трубы – прочные, но подвержены коррозии и сложны в монтаже.
Медные трубы – долговечные, отлично проводят тепло, но имеют высокую стоимость.
Металлопластиковые трубы – удобны в монтаже, не подвержены коррозии, но чувствительны к механическим повреждениям.
Полипропиленовые трубы – лёгкие, недорогие, устойчивые к коррозии, но требуют качественной пайки при установке.
Для системы отопления с батареями в частном доме чаще всего выбирают полипропиленовые или металлопластиковые трубы. Они долговечны, просты в монтаже и доступны по цене.
Как правильно подобрать диаметр труб?
Диаметр труб влияет на скорость движения теплоносителя и эффективность всей системы. Основные рекомендации:
Для магистральных труб используют диаметр 25-32 мм.
Для разводки к радиаторам подходят трубы 16-20 мм.
В системах с естественной циркуляцией требуются трубы большего диаметра для лучшей циркуляции.
Выбор радиаторов и труб – важный этап при проектировании водяного отопления с радиаторами. Биметаллические радиаторы подойдут для многоквартирных домов, а алюминиевые – для автономного отопления. Среди труб наиболее популярны полипропиленовые и металлопластиковые, так как они сочетают доступность, надежность и простоту монтажа. Грамотный подбор материалов обеспечит эффективность и долговечность системы.
Расчет тепловой нагрузки водяного отопления с радиаторами
Водяное отопление с радиаторами. Грамотный расчет тепловой нагрузки необходим для эффективной работы водяного отопления с радиаторами. Ошибки в расчетах приводят к перерасходу энергии или недостаточному обогреву помещений. Рассмотрим основные параметры и методы расчета.
Что такое тепловая нагрузка?
Тепловая нагрузка – это количество тепла, необходимое для поддержания комфортной температуры. Она зависит от:
Площади помещения.
Количества окон и дверей.
Материала стен и теплоизоляции.
Климатической зоны.
Например, дом с большими окнами и тонкими стенами теряет больше тепла. Поэтому система радиаторного отопления с водяным контуром должна учитывать все эти факторы.
Как рассчитать тепловую нагрузку?
Для примерного расчета используется формула:
Q = S × q, где:
Q – требуемая тепловая мощность (Вт);
S – площадь помещения (м²);
q – удельная тепловая характеристика (Вт/м²).
Средние значения q:
Хорошая теплоизоляция – 50-70 Вт/м².
Средняя теплоизоляция – 90-100 Вт/м².
Плохая теплоизоляция – 120-150 Вт/м².
Пример: для комнаты 20 м² с хорошей теплоизоляцией:
Q = 20 × 70 = 1400 Вт.
Выбор радиаторов
После расчета нагрузки выбираются радиаторы. Средняя теплоотдача одной секции составляет:
Чугунный радиатор – 150 Вт.
Алюминиевый – 180 Вт.
Биметаллический – 200 Вт.
Если требуется 1400 Вт, можно выбрать:
10 секций чугунного радиатора (1400 ÷ 150).
8 секций алюминиевого (1400 ÷ 180).
7 секций биметаллического (1400 ÷ 200).
Влияние циркуляции теплоносителя
Для системы водяного обогрева с радиаторами важно учитывать тип циркуляции:
Естественная циркуляция – вода движется за счет разницы температур.
Принудительная циркуляция – используется циркуляционный насос.
При естественной циркуляции трубы должны быть большего диаметра. В системах с насосом важно учитывать мощность оборудования.
Правильный расчет тепловой нагрузки – основа эффективного водяного отопления с радиаторами. Учитывайте теплоизоляцию, площадь и параметры помещения. Это позволит подобрать радиаторы и насос для равномерного обогрева. Используйте точные формулы и рекомендации, чтобы дом был теплым и энергоэффективным!
Монтаж и подключение системы водяного отопления с радиаторами
Водяное отопление с радиаторами. Правильный монтаж водяного отопления с радиаторами обеспечивает комфорт, равномерное распределение тепла и экономию ресурсов. Ошибки при установке приводят к утечкам, снижению эффективности и дополнительным затратам на ремонт. Рассмотрим все этапы монтажа, выбор оборудования и подключение системы отопления.
Подготовка к установке
Перед началом монтажа важно подготовить проект системы отопления. Учитываются следующие параметры:
Планировка и площадь помещений.
Количество, мощность и расположение радиаторов.
Выбор труб, запорной арматуры и соединений.
Способ циркуляции теплоносителя – естественный или принудительный.
Источник нагрева – котел газовый, электрический или твердотопливный.
Если дом имеет несколько этажей, рекомендуется система радиаторного водяного отопления с принудительной циркуляцией. Насос обеспечит равномерный нагрев всех помещений и стабильное давление теплоносителя.
Основные этапы монтажа
Монтаж системы водяного отопления включает несколько последовательных этапов.
1. Разметка мест установки радиаторов

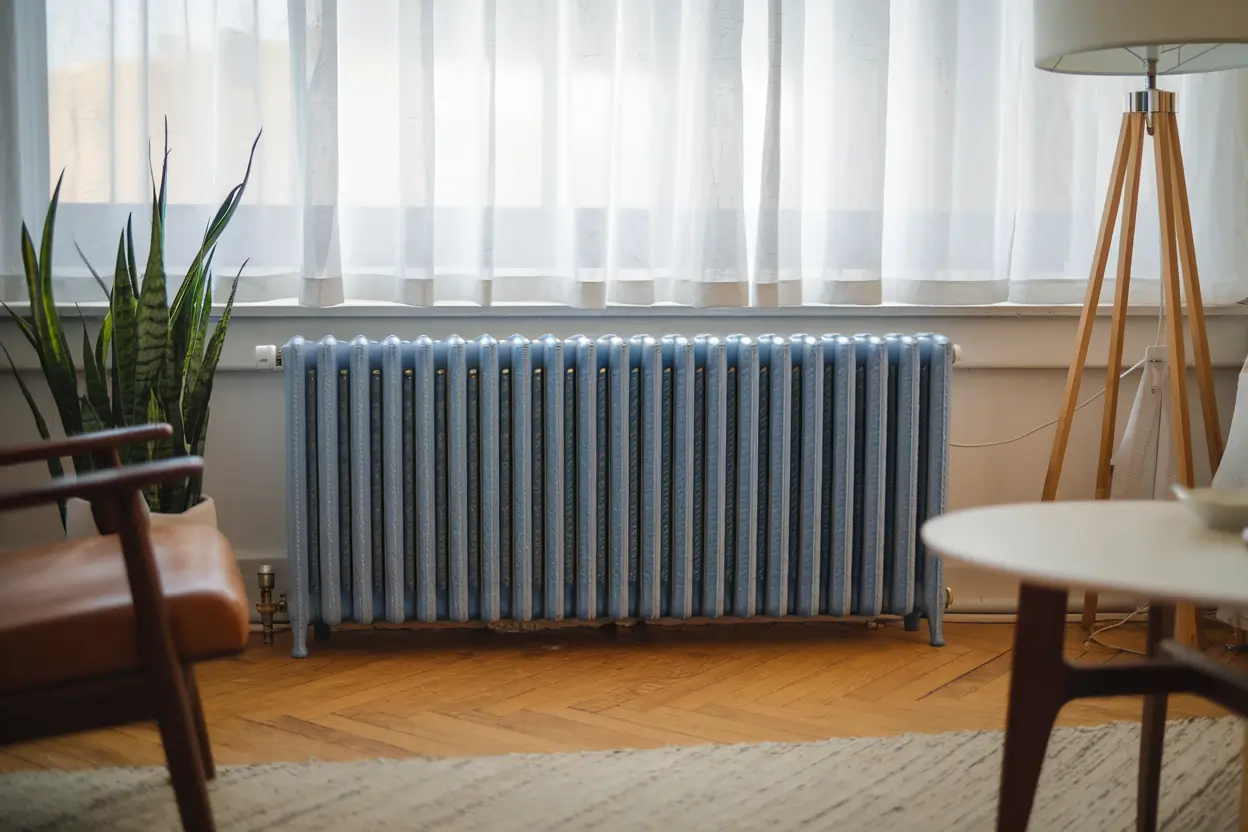

Радиаторы размещают под окнами, чтобы уменьшить холодные потоки воздуха. Оптимальное расстояние от пола – 10–15 см, от подоконника – 5 см. Это обеспечит свободную циркуляцию теплого воздуха и эффективный обогрев помещения.
2. Прокладка труб отопления
Выбор труб влияет на надежность системы. Основные варианты:
Металлопластиковые трубы – гибкие, устойчивые к коррозии, легкие в монтаже.
Полипропиленовые трубы – прочные, долговечные, требуют точной пайки при установке.
Медные трубы – долговечные, отлично проводят тепло, но имеют высокую стоимость.
В системе отопления с батареями трубы соединяются пайкой, фитингами или пресс-соединениями. Прокладка может быть скрытой в стенах или открытой вдоль плинтусов.

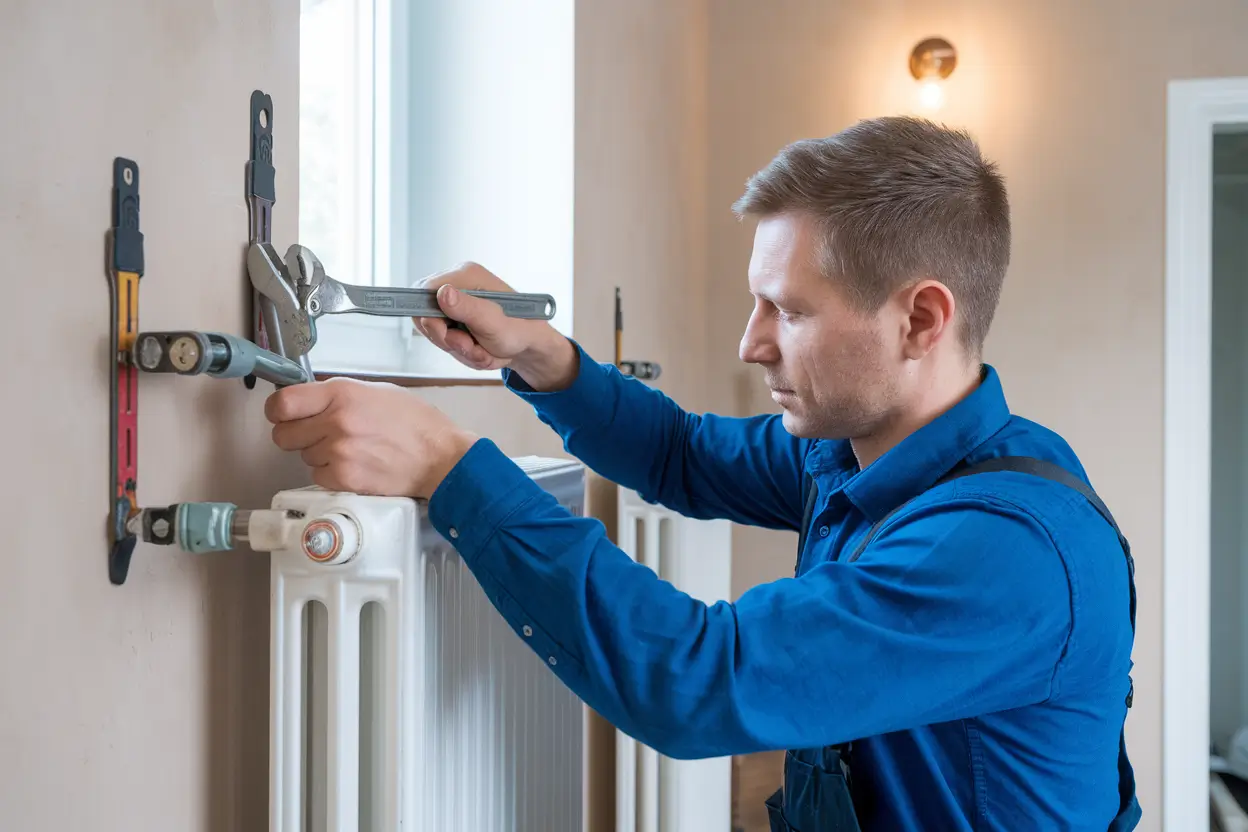

3. Установка радиаторов
Радиаторы монтируются на кронштейнах, обеспечивающих надежную фиксацию. При установке учитываются:
Наличие воздухоотводчиков для удаления скопившегося воздуха.
Запорные клапаны для регулировки температуры в каждой комнате.
Термостатические головки для автоматического поддержания температуры.
Биметаллические радиаторы подходят для центрального отопления. В частных домах используются алюминиевые и стальные радиаторы.
4. Установка циркуляционного насоса
В системах с принудительной циркуляцией насос устанавливается на обратной линии отопления. Это уменьшает нагрузку на устройство и продлевает срок его службы. Насос должен:
Иметь мощность, соответствующую длине трубопровода.
Быть оснащен фильтром для защиты от загрязнений.
Работать с минимальным уровнем шума.
5. Подключение расширительного бака
Расширительный бак компенсирует расширение воды при нагреве. В открытых системах он монтируется в верхней точке. В закрытых системах используется мембранный бак, установленный рядом с котлом.
6. Опрессовка системы
После завершения монтажа отопительная система проверяется на герметичность. Система заполняется водой и проводится тест под давлением, превышающим рабочее на 25–30%. Если утечек нет, можно запускать котел и регулировать параметры отопления.
Грамотный монтаж водяного отопления с радиаторами обеспечивает эффективность и долговечность системы. Важно правильно выбрать трубы, радиаторы, насос и выполнить все этапы установки. Регулярное техническое обслуживание продлит срок службы оборудования. Следуйте рекомендациям, и ваш дом всегда будет теплым!
Топ-10 часто задаваемых вопросов
Правильное проектирование водяного отопления с радиаторами обеспечивает комфорт и энергоэффективность. Ниже рассмотрим ответы на самые популярные вопросы по данной теме.
1. Как выбрать схему отопления?
Существуют две основные схемы: однотрубная и двухтрубная. В однотрубной теплоноситель проходит через все радиаторы последовательно, что снижает эффективность обогрева. В двухтрубной системе тепло распределяется равномерно, но она сложнее в монтаже.
2. Какие радиаторы выбрать для частного дома?
Чугунные радиаторы долговечны, но тяжелые. Алюминиевые быстрее нагреваются, но чувствительны к качеству воды. Биметаллические – универсальный вариант, сочетающий прочность и хорошую теплоотдачу.
3. Как рассчитать мощность радиаторов?
Для стандартного помещения с высотой потолков до 3 м рассчитывается по формуле: 100 Вт на 1 м². Например, для комнаты 20 м² потребуется радиатор мощностью 2000 Вт.
4. Какие трубы лучше использовать?
Популярные варианты:
Металлопластиковые трубы – устойчивы к коррозии, удобны в монтаже.
Полипропиленовые трубы – прочные и недорогие, но требуют качественной пайки.
Медные трубы – долговечны, но дорогостоящи.
5. Как выбрать способ циркуляции теплоносителя?
При естественной циркуляции вода движется за счет разницы плотности. Принудительная циркуляция с насосом обеспечивает равномерный прогрев, снижает потери тепла.
6. Какой котел лучше для системы с радиаторами?
Газовый котел – наиболее экономичный вариант.
Электрический котел – удобен, но затратен.
Твердотопливный котел – требует постоянной загрузки топлива.
7. Как влияет утепление дома на эффективность отопления?
Хорошая теплоизоляция снижает потери тепла и уменьшает затраты на отопление. Рекомендуется утепление стен, пола и крыши.
8. Как правильно разместить радиаторы?
Радиаторы устанавливаются под окнами для создания тепловой завесы. Расстояние от пола – 10-15 см, от стены – 3-5 см.
9. Какие ошибки допускаются при проектировании системы?
Наиболее частые ошибки:
Неправильный расчет мощности.
Отсутствие балансировочных клапанов.
Использование неподходящих труб.
10. Как продлить срок службы системы?
Регулярное обслуживание, удаление воздуха из радиаторов и контроль давления увеличивают срок службы системы водяного обогрева с радиаторами.
Проектирование водяного отопления с радиаторами требует точных расчетов и грамотного выбора оборудования. Соблюдая рекомендации, можно создать надежную и эффективную систему.
